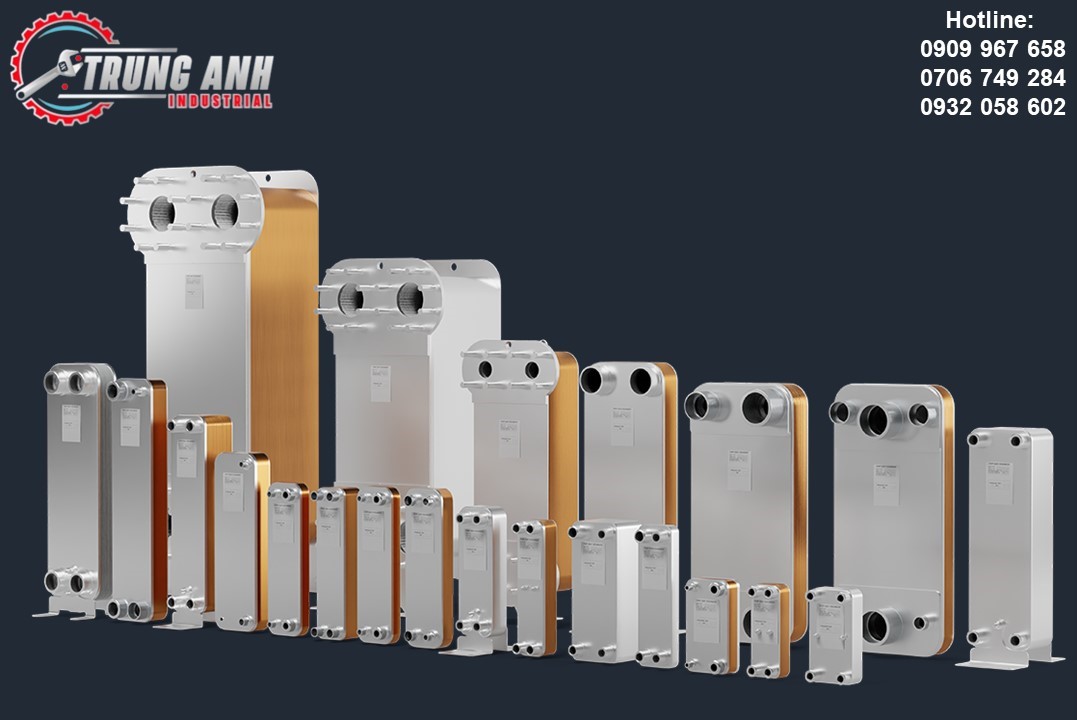

Giới thiệu về thiết bị trao đổi nhiệt dạng hàn kín BPHE

Thiết bị trao đổi nhiệt dạng hàn kín BPHE (Brazed Plate Heat Exchanger) là một trong những công nghệ trao đổi nhiệt tiên tiến, được ứng dụng rộng rãi trong nhiều ngành công nghiệp như HVAC, thực phẩm, điện lạnh, hóa chất và năng lượng tái tạo. BPHE là viết tắt của Brazed Plate Heat Exchanger, nghĩa là bộ trao đổi nhiệt dạng tấm được hàn kín bằng đồng hoặc niken, giúp thiết bị có độ bền cao, kích thước nhỏ gọn và hiệu suất truyền nhiệt vượt trội.

Cấu tạo của thiết bị trao đổi nhiệt hàn kín BPHE

Thiết bị BPHE được cấu tạo từ các tấm thép không gỉ (inox) được dập gân và hàn kín bằng vật liệu hàn (thường là đồng hoặc niken). Các tấm này được xếp chồng lên nhau và định hình để tạo thành các kênh dòng chảy xen kẽ giữa hai chất lỏng trao đổi nhiệt. Không có gioăng cao su như các loại trao đổi nhiệt dạng tấm rời, BPHE hoàn toàn hàn kín, giúp tránh rò rỉ và chịu áp cao hơn.

Cấu trúc cơ bản bao gồm:

Các tấm trao đổi nhiệt dập sóng, bằng inox 304 hoặc 316.

Lớp hàn kín bằng đồng (Cu) hoặc niken (Ni).

Hai ngõ vào – hai ngõ ra cho hai dòng chất lỏng nóng và lạnh.

Nguyên lý hoạt động của BPHE

BPHE hoạt động dựa trên nguyên lý truyền nhiệt giữa hai dòng chất lỏng chảy ngược chiều nhau, thông qua các bề mặt tấm kim loại được dập sóng để tạo ra hiệu ứng nhiễu loạn dòng chảy, làm tăng hệ số truyền nhiệt.

Ví dụ:

Nước nóng đi vào từ một bên và nước lạnh từ phía ngược lại.

Nhiệt từ dòng nước nóng sẽ truyền qua bề mặt tấm kim loại sang dòng nước lạnh, giúp làm nguội nhanh chóng mà không cần pha trộn hai dòng.

Ưu điểm nổi bật của thiết bị trao đổi nhiệt hàn kín BPHE

✅ Hiệu suất truyền nhiệt cao: Nhờ diện tích tiếp xúc lớn và cấu trúc dập sóng tăng cường rối loạn dòng chảy.

✅ Kích thước nhỏ gọn: So với các loại trao đổi nhiệt dạng ống hay dạng tấm gioăng, BPHE chiếm ít không gian hơn nhiều.

✅ Không cần bảo trì nhiều: Không có gioăng cao su, không cần siết lại bulong, hạn chế rò rỉ, tăng tuổi thọ.

✅ Chịu áp lực và nhiệt độ cao: Thiết kế hàn kín giúp thiết bị làm việc ổn định trong môi trường áp cao và nhiệt độ cao.

✅ Dễ lắp đặt và thay thế: Thiết kế gọn nhẹ giúp dễ dàng tích hợp vào hệ thống HVAC, chiller, lò hơi, năng lượng mặt trời…

Ứng dụng phổ biến của thiết bị BPHE

🔹 Hệ thống HVAC (sưởi – làm mát trung tâm)
🔹 Máy làm lạnh nước – Chiller
🔹 Bộ thu nhiệt năng lượng mặt trời
🔹 Trao đổi nhiệt trong ngành thực phẩm và đồ uống
🔹 Lò hơi, nồi hấp công nghiệp
🔹 Máy nước nóng bơm nhiệt (Heat Pump)
🔹 Ứng dụng trong nhà máy bia, sữa, hóa chất, điện lạnh…

Tiêu chí lựa chọn thiết bị BPHE phù hợp

Để lựa chọn đúng thiết bị BPHE, cần quan tâm đến các yếu tố sau:

Công suất trao đổi nhiệt (kW)

Nhiệt độ làm việc tối đa (°C)

Áp suất tối đa (bar)

Vật liệu tấm (Inox 304 hoặc 316)

Vật liệu hàn (đồng hay niken, tùy môi trường ăn mòn)

Số lượng tấm trao đổi (tăng giảm theo lưu lượng và hiệu suất yêu cầu)

Lưu ý khi sử dụng BPHE

Không để dòng nước có tạp chất rắn hoặc cặn bẩn đi qua, nên dùng kèm bộ lọc Y-strainer để bảo vệ thiết bị.

Không sử dụng với môi trường ăn mòn cao nếu dùng vật liệu hàn bằng đồng – nên chọn loại hàn niken.

Vệ sinh định kỳ bằng cách súc rửa bằng hóa chất chuyên dụng, tránh đóng cặn ảnh hưởng hiệu suất.

Địa chỉ cung cấp thiết bị trao đổi nhiệt BPHE uy tín

Công ty TNHH Công Nghiệp Trung Anh là đơn vị chuyên phân phối thiết bị trao đổi nhiệt dạng hàn kín BPHE chính hãng với đầy đủ chứng nhận chất lượng, bảo hành dài hạn và đội ngũ kỹ thuật hỗ trợ chuyên nghiệp.

CÔNG TY TNHH CÔNG NGHIỆP TRUNG ANH

Hotline: 0909 967 658 – 0706 749 284 – 0932 058 602

Email: congnghieptrunganh@gmail.com

Website: www.sancongnghiepviet.vn

Kết luận

Thiết bị trao đổi nhiệt dạng hàn kín BPHE là giải pháp tối ưu cho các hệ thống cần hiệu suất cao, kích thước nhỏ gọn, độ bền vượt trội và ít cần bảo trì. Việc lựa chọn đúng model, đúng nhà cung cấp sẽ giúp tối ưu chi phí và hiệu quả vận hành hệ thống trong dài hạn.
